Ehilà! In qualità di fornitore di carichi fittizi RF, spesso mi viene chiesto come misurare la ripetibilità di questi eleganti dispositivi. In questo blog te lo analizzerò in modo facile da capire e condividerò alcuni consigli pratici basati sulla mia esperienza nel settore.
Innanzitutto, parliamo rapidamente di cosa significa ripetibilità nel contesto di un carico fittizio RF. La ripetibilità si riferisce alla capacità del carico fittizio di produrre risultati coerenti nelle stesse condizioni operative su più test. È un fattore cruciale perché vuoi essere sicuro che il tuo carico fittizio funzionerà allo stesso modo ogni volta che lo usi. Se un carico fittizio non è in grado di fornire risultati coerenti, non è molto utile per test e convalide accurati, giusto?
Perché la ripetibilità è importante
Prima di passare ai metodi di misurazione, vorrei sottolineare perché la ripetibilità è così importante. Nel mondo dei test RF, la precisione è fondamentale. Che tu stia testando un nuovo dispositivo a radiofrequenza, convalidando un sistema di comunicazione o conducendo una ricerca, hai bisogno di dati affidabili. Un carico fittizio con scarsa ripetibilità può portare a risultati di test incoerenti, che a loro volta possono causare falsi positivi o negativi. Questo può essere un grosso grattacapo, che porta a sprechi di tempo, risorse ed errori potenzialmente costosi.
Misurazione della ripetibilità di un carico fittizio RF
Ora entriamo nel merito di come misurare la ripetibilità di un carico fittizio RF.
1. Configurare un ambiente di test stabile
Il primo passo è creare un ambiente di test stabile. Ciò significa controllare fattori come temperatura, umidità e interferenze elettromagnetiche. Le fluttuazioni di queste condizioni ambientali possono influenzare le prestazioni del carico fittizio e quindi alterare le misurazioni della ripetibilità. È possibile utilizzare una camera ambientale per controllare la temperatura e l'umidità e schermare l'area di test per ridurre le interferenze elettromagnetiche.
2. Selezionare l'attrezzatura di prova giusta
Avrai bisogno di apparecchiature di prova affidabili per misurare con precisione le prestazioni del tuo carico fittizio. Ciò include in genere un analizzatore di rete vettoriale (VNA), un misuratore di potenza e un generatore di segnale. Il VNA viene utilizzato per misurare i parametri di diffusione (parametri S), che descrivono come un dispositivo RF interagisce con le onde elettromagnetiche. Il misuratore di potenza aiuta a misurare la potenza dissipata dal carico fittizio e il generatore di segnale fornisce un segnale di ingresso coerente.
3. Condurre più test
Dopo aver configurato l'ambiente di test e raccolto l'attrezzatura, è il momento di iniziare i test. Eseguire una serie di test sul carico fittizio, applicando ogni volta lo stesso segnale di ingresso (stessa frequenza, stesso livello di potenza, ecc.). Per ciascun test, registrare le misurazioni rilevanti, come parametri S, dissipazione di potenza e perdita di ritorno.
4. Analizzare i dati
Dopo aver completato tutti i test, è il momento di analizzare i dati. Calcolare la media, la deviazione standard e la varianza dei valori misurati. La deviazione standard ti dà un'idea di quanto i valori misurati si discostano dalla media. Una deviazione standard inferiore indica una migliore ripetibilità.
Diciamo che stai testando il fileCarico fittizio 50 Ohm. Esegui 10 test e misuri la perdita di ritorno per ciascun test. Dopo aver calcolato la perdita di rendimento media, scopri che la deviazione standard è molto piccola. Ciò significa che la misurazione della perdita di ritorno è altamente ripetibile e che il carico fittizio funziona in modo coerente.
5. Considerare la ripetibilità a lungo termine
Oltre alla ripetibilità a breve termine (più test eseguiti a distanza ravvicinata nel tempo), è importante considerare anche la ripetibilità a lungo termine. Ciò comporta l'esecuzione di test per un periodo più lungo, ad esempio diversi giorni o settimane, per verificare se le prestazioni del carico fittizio rimangono costanti nel tempo. Fattori come l'invecchiamento, il degrado dei componenti e i cambiamenti ambientali possono influenzare la ripetibilità a lungo termine.
Fattori che influenzano la ripetibilità
Esistono diversi fattori che possono influire sulla ripetibilità di un carico fittizio RF.
Qualità dei componenti

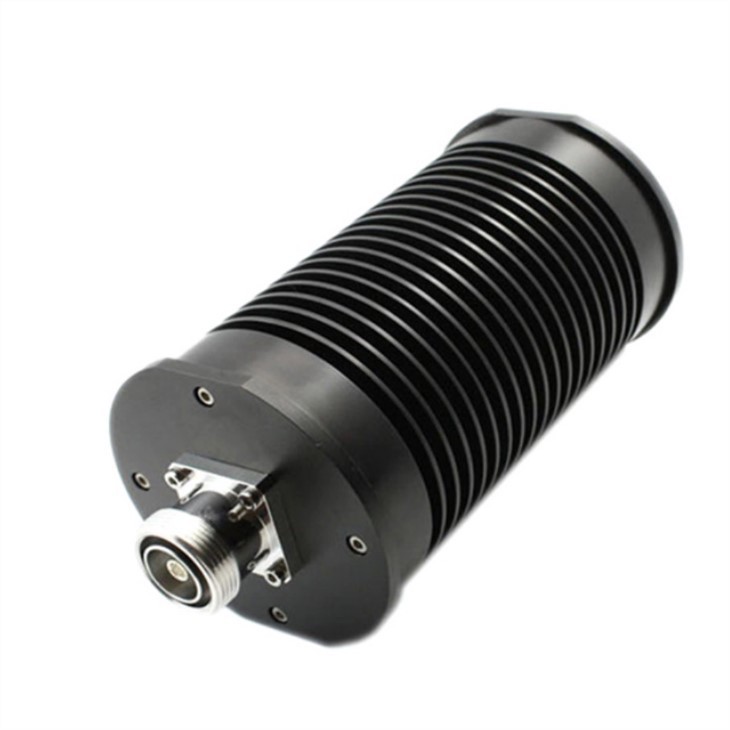

La qualità dei componenti utilizzati nel carico fittizio gioca un ruolo importante. Resistori, condensatori e induttori di alta qualità hanno maggiori probabilità di fornire prestazioni costanti nel tempo. Come fornitore, utilizziamo sempre componenti di prima qualità nei nostriCarico fittizio da 100 WattECarico fittizio da 50 Ohm 200 Wattper garantire un'eccellente ripetibilità.
Processo di produzione
Anche il processo di produzione influisce sulla ripetibilità. Un processo di produzione ben controllato con tolleranze strette garantisce che ogni carico fittizio sia costruito secondo le stesse specifiche. Ciò porta a prestazioni più coerenti tra le diverse unità.
Condizioni operative
Come accennato in precedenza, le condizioni operative quali temperatura, umidità e livelli di potenza possono influire sulla ripetibilità. È importante utilizzare il carico fittizio entro l'intervallo di temperatura e potenza specificato per mantenere prestazioni costanti.
Miglioramento della ripetibilità
Se ritieni che la ripetibilità del carico fittizio non sia all'altezza, è possibile eseguire diversi passaggi per migliorarla.
Calibra regolarmente la tua attrezzatura di prova
La calibrazione regolare delle apparecchiature di prova garantisce che le misurazioni siano accurate. Un VNA o un misuratore di potenza non calibrato può introdurre errori nelle misurazioni, portando a false conclusioni sulla ripetibilità del carico fittizio.
Ottimizza la configurazione del test
Assicurati che la configurazione del tuo test sia ottimizzata per la ripetibilità. Ciò include una corretta messa a terra, gestione dei cavi e instradamento del segnale. Una configurazione di test mal progettata può introdurre rumore e interferenze, influenzando la precisione delle misurazioni.
Scegli il carico fittizio giusto per la tua applicazione
Non tutti i carichi fittizi sono uguali. Assicurati di scegliere un carico fittizio adatto alla tua applicazione specifica. Considera fattori come la gestione della potenza, la gamma di frequenza e l'impedenza quando selezioni un carico fittizio.
Conclusione
Misurare la ripetibilità di un carico fittizio RF è una parte importante per garantire test RF accurati e affidabili. Configurando un ambiente di test stabile, utilizzando la giusta attrezzatura di test, conducendo più test e analizzando i dati, puoi comprendere bene quanto sia ripetibile il tuo carico fittizio. Ricordarsi di considerare la ripetibilità sia a breve che a lungo termine e, se necessario, adottare misure per migliorarla.
Se sei alla ricerca di carichi fittizi RF di alta qualità con eccellente ripetibilità, abbiamo quello che fa per te. Offriamo una vasta gamma di carichi fittizi, incluso ilCarico fittizio 50 Ohm,Carico fittizio da 100 Watt, ECarico fittizio da 50 Ohm 200 Watt. Contattaci per ulteriori informazioni o per discutere le tue esigenze specifiche. Siamo qui per aiutarti a trovare il carico fittizio perfetto per le tue esigenze di test RF.
Riferimenti
- "Riferimento tascabile per ingegneri RF e microonde" di Joseph J. Carr
- "Ingegneria delle microonde" di David M. Pozar
